Az új generációs SAN tároló
Az XCubeSAN XS3200 széria a SAN rendszerek legújabb elérhető generációja a QSAN-tól. Ez egy aktív-aktív kettős vezérlő SAN tároló rendszer széria, mely egyaránt támogatja az ISCSi-IP-SAN-t és az FC-SAN-t ultra magas teljesítménnyel. Ezenkívül leegyszerűsítette a SAN bevezetését az IT infrastruktúrába kombinálva vállalatoknak nélkülözhetetlen jellemzőkkel, mint az SSD író/olvasó cache, pillanatfelvétel, helyi kötet klón, távoli replikáció, és a skálázhatóság mind ez egy dobozban.A fénysebességű Intel D1500 Quad rocesszor erejével, DDR4 rendszer memóriával, 12 Gb SAS 3.0 technológiával, alaplapi nagy sebességű 10 GbE lan portokkal és a legújabb QSAN SANOS 4.0 (SAN operációs rendszer v4.0), csúcsteljesítménnyel, magas megbízhatósággal, az XS3200 termékek tökéletesek vállalati szintű és kis és középvállalkozások tárolási követelményeihez.
Modell kínálat
Az XS3200-as sorozat jellemzői a széles körű termékpaletta, mely magában foglalja a következő termékeket:

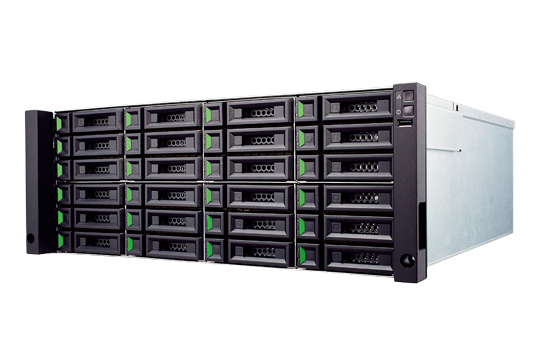

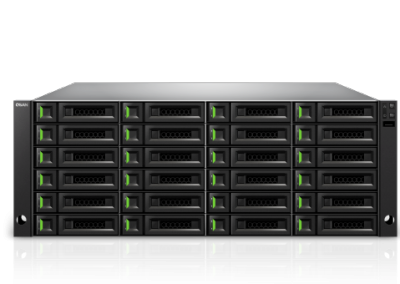

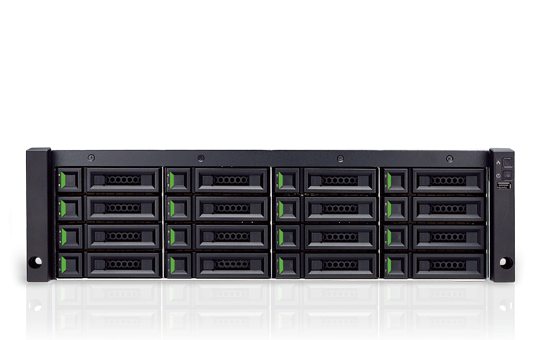

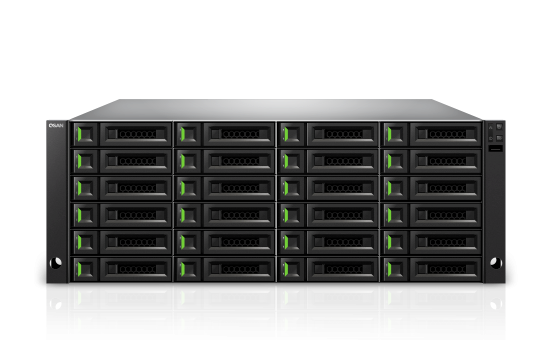

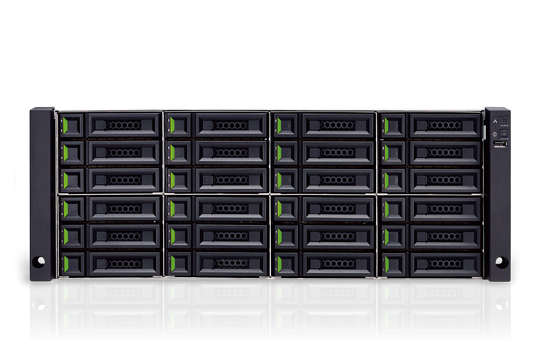

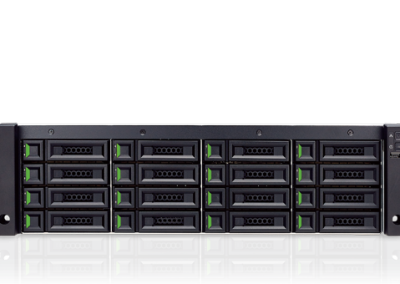

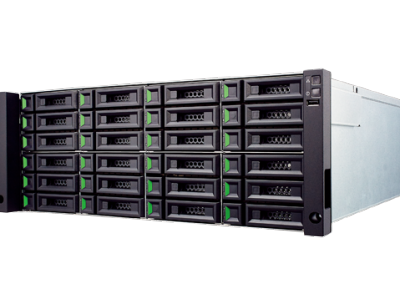

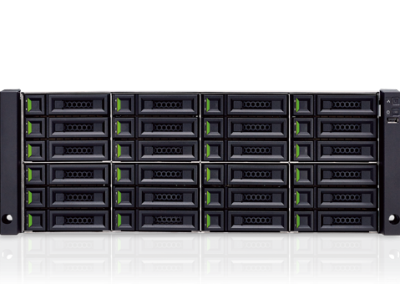

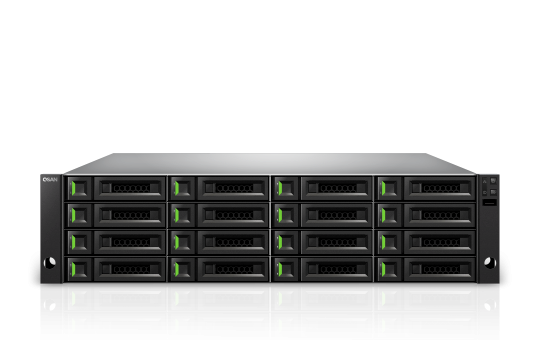

- XS3224: 24-hely, 4U 3.5” LFF ház

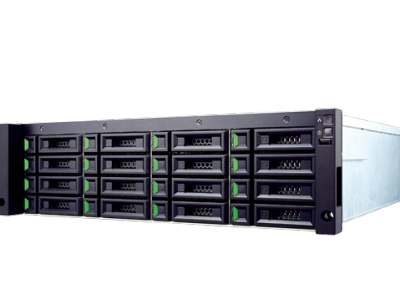

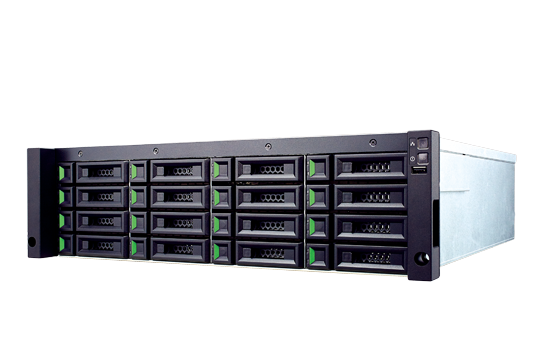

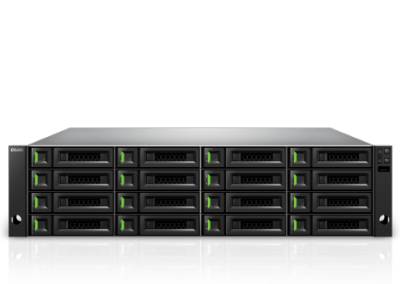

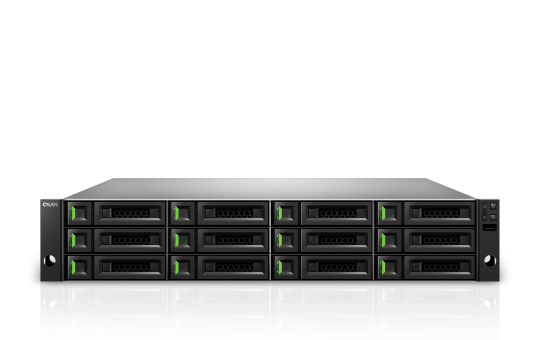

- XS3216: 3U 16-hely

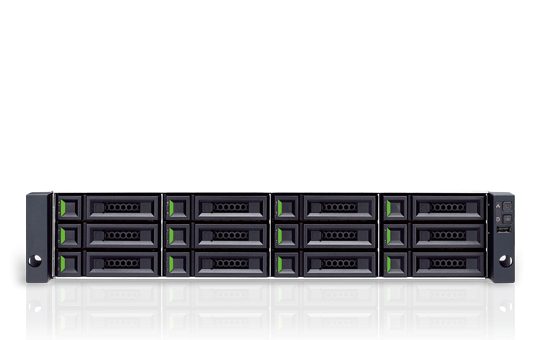

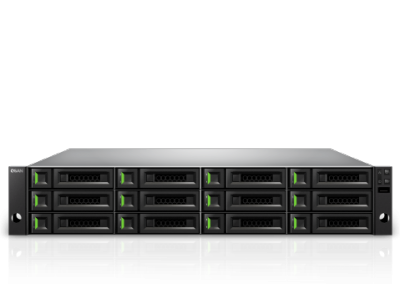

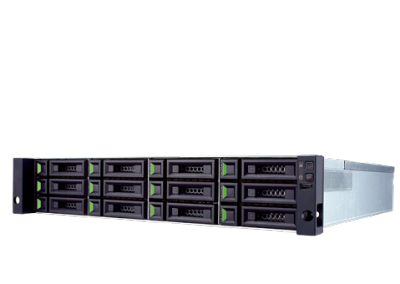

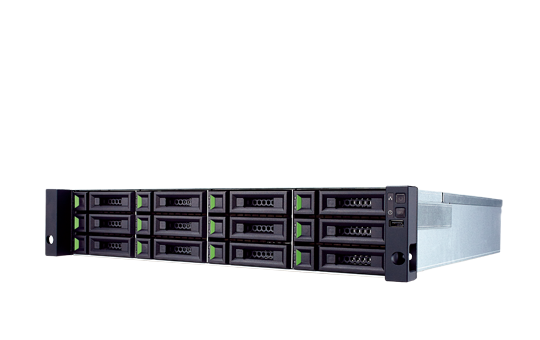

- XS3212: 2U 12-hely
- XS3226: 26 meghajtó, 2U 2.5” SFF ház
Kettős-Aktív kialakítás
Az XS3200-as sorozat jellemzője a Kettős-aktív vezérlő architektúra, vagyis mind két controller/ vezérlő párhuzamosan biztosítja a tárhely szolgáltatásokat egyidőben. Az Aktív-aktív architektúra megduplázza az elérhető kiszolgáló sávszélességeket és cashe-arányt, ez biztosítja a rendszer erőforrás veszteség nélküli működését. Ha az egyik vezérlő/controller meghibásodik, a másik rögtön át tudja venni az összes tárhely szolgáltatás működtetését. Ráadásul a szolgáltatásokon túl a management szolgáltatás is áttehető a másodlagos controller-re/ vezérlőre.
Ultra magas teljesítmény
Ezzel a teljes mértékben új hardware architektúrával és az Intel® legújabb processzorával, 12Gb SAS 3.0 backplane, beépített 10GbE LAN, és jól behangolt SANOS 4.0 teljesítmény, az XS3200-es sorozat nyújtani tud//elképesztő// 12,000MB/ olvasás és 8,000MB/s1 írási sebességet és több mint 1.1 millió IOPS-t.

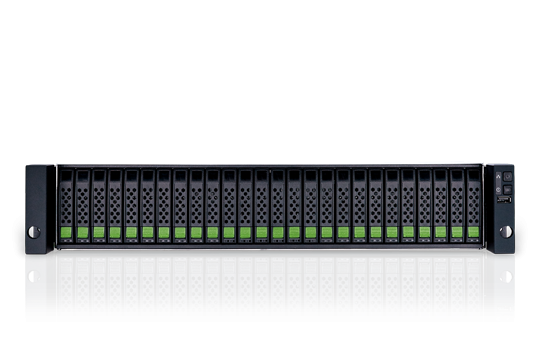

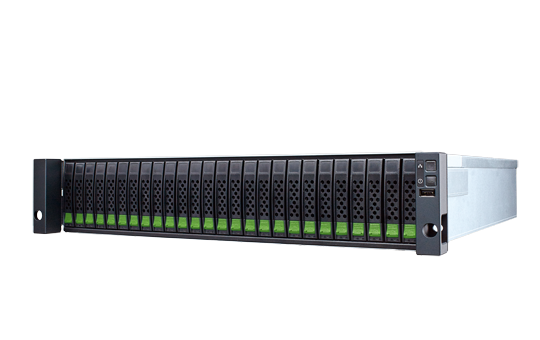

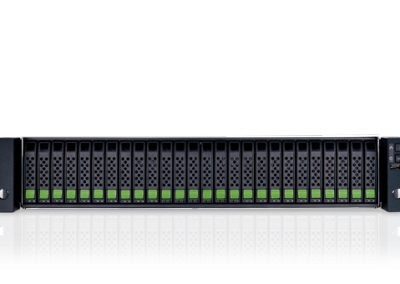

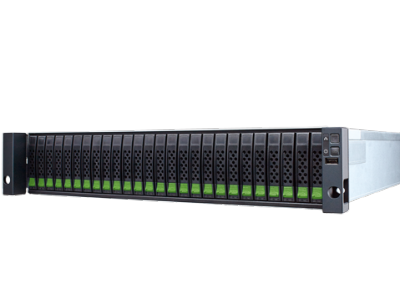

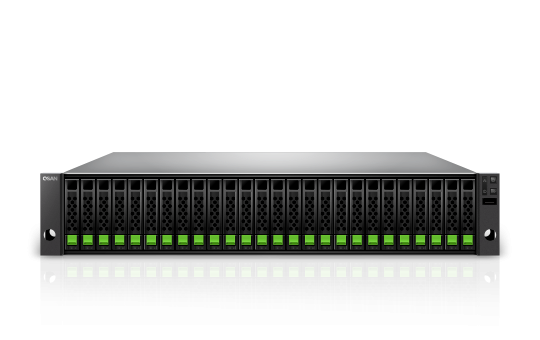

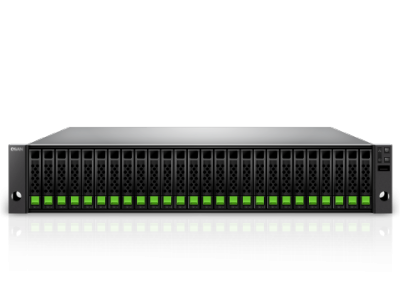

XS3226, SFF 2U26
Minden flash tárolóra tervezve
QSAN XS3226 modell (2.5” 2U 26-hely) az ipar első magas denzitású alacsony energiájú SAN storage-a. Növeli a teljesítményt, helytakarékos és további két tároló hely-el ( körülbelül 8% -al több kapacitás ) rendelkezik a népszerű 2U 24 hely termékekkel szemben, melyek megtalálhatóak a piacon. Ez továbbá csökkentheti a kiadásokat, helytakarékos és kisebb ökológiai lábnyomot indukál.
Magas rendelkezésre állás egyszerű hibapont nélkül
Az XS3200 sorozat bizonyítottan magas rendelkezésre állású SAN tároló rendszer. Minden kritikus alkatrésze az XS3200 sorozatnak működés közben csatlakoztatható és úgy lett tervezve, hogy teljesen redundáns legyen. Ezen felül jellemzői: kettős-aktív vezérlő kialakítás és automatikus feladatátvevő mechanizmus, cache tükrözés NTB-n (Non-Transparent Bridge) hogy biztosítsa az aktív-aktív HA funkciót, ez a tervezés / kialakítás teszi lehetővé az XS3200 sorozat számára, hogy elérje a 99.999%-os rendelkezésre állást.
A legújabb 12Gb SAS 3.0 vezérlő
A 12Gb-os SAS 3.0 a legújabb és leggyorsabb meghajtó felület ami elérhető. Megduplázza a SAS 2.0 (6Gb) adat átviteli arányát. Az előny, ha ön rugalmas arra, hogy vásároljon egy kevésbé drága 6Gb-os SAS-t a kezdő telepítéshez, vagy befektessen a jelenlegi 6Gb SAS meghajtóiba, hogy megnyugszik, mert tudja, át tudja vinni 12Gb SAS 3.0-ba egy új meghajtó vásárlásával.
Beépített 10GbE iCSI
Az alap SAN vezérlő kettő beépített 10GBASE-T iSCSI porttal jön ki vezérlőnként. A kettős-aktív vezérlőjű XS3200 SAN rendszer 4 db 10GBASE-T iSCSI porttal rendelkezik elérve így a 40Gb/s sávszélességet, ha összekötjük őket. Az alap SAN rendszer kész támogatni az alkalmazások számos fajtáját, beleértve adatmegosztást, videó szerkesztést és a natív virtualizáló támogatást a VMware-hez, Citrix-het és Hyper-V-hez.
Többféle Tároló hozzáférés
Az MPIO egy hibatűrő és teljesítmény növelő technika, mely lehetővé teszi akár több elérés használatát a kötethez ugyanarról a kiszolgáló szerverről. Az MPIO egyaránt támogatott az iSCSI és a Fibre channel portokon.
SANOS 4.0 SAN operációs rendszer
A SANOS 4.0 a QSAN saját SAN tároló operációs rendszere. A SANOS 4.0-t ellátták egy egyszerűen használható grafikus eszköz felülettel és könnyen telepíthető bármilyen infrastruktúrába. A Linux kernelen alapuló SANOS átfogó tároló funkcionalitást nyújt, beleértve a haladó tároló kezelést, a teljes RAID szint védelmet, a gyors RAID újraépítést, a tároló pool migrációt, a vékonny kialakítást, az SSD cache-t, a pillanatfelvételt, az adat visszaállítást, a virtualizáció támogatást, a teljesítmény megfigyelést….stb….
Haladó RAID szint technológia
A leghatékonyabb és leggazdaságosabb adatvédelmi módszer a nagyvállalatoknak és a kis és középvállalkozásoknak, ha maradnak a RAID technológiánál. A RAID használatának két előnye van – a nagyfokú rendelkezésre állás és a jobb teljesítmény. A SANOS támogatja a teljes RAID szinteket, beleértve a RAID 0, 1, 0+1, 3, 5, 6, 10, 30, 50, 60 és N-irányú tükrözést. Ön ki tudja választani a megfelelő RAID szintet, hogy legjobban illeszkedjen az alkalmazási követelményekhez.
Tudj meg többet a haladó RAID technológiáról >
Tudj meg többet a haladó EE RAID technológiáról >
Vállalati tároló jellemzők
A QSAN által fejlesztett RAID tömb technológia bizonyítottan eredményes a vállalati környezetben való használat terén több, mint tíz éve és magasan támogatott a kis és középvállalkozások, valamint a nagyvállalatok vevői által világszerte. A haladó LVM (Logikai kötet kezelő) építi a lemez virtualizálás szilárd alapítványát a teljes RAID szint védelemért, a fokozott teljesítményért és számos más vállalati szintű jellemzőért.
Skálázható megoldás
Az XS3200 SAN egy hatalmas scale-up képességet nyújt bármelyik XD5300 bővítő melléklethez csatlakoztatva. Támogatni tud akár 286 lemezmeghajtót, vagy kár 2.6 PB tároló helyet mikor 10TB NL-SAS meghajtót használunk.
Nagyfokú rugalmasság és skálázhatóság
A bővítő XD5300 sorozat a legjobb felskálázó megoldás az XCubeSAN XS3200 felhasználóinak. Elérhető a 4U LFF 24-bay (XD5324D), 3U 16-bay (XD5316D), 2U 12-bay (XD5312D), valamint a világon első 2U SFF 26-bay (XD5326D). Ezek támogatnak akár tíz bővítő mellékletet. A végső rugalmasságért, nincs határa a különböző bővítő mellékletek egymással való keverésének. A felhasználók kiválaszthatnak különböző eszközöket a szükségeikhez és költségvetésükhöz mérten.

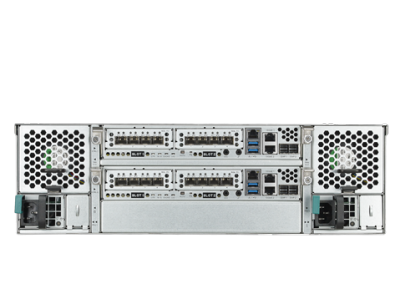

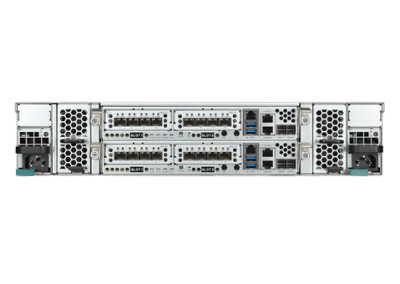

Moduláris I/O portok az iSCSI SAN és Fibre channel SAN-hoz
Minden XS3200 SAN-nak van kettő kiszolgáló kártya foglalata, melyet iSCSI SAN, Fibre channel, vagy a kettő keverékeként lehet beállítani. Különböző típusú 4 portos opcionális kiszolgáló kártyák elérhetőek, hogy illeszkedjen az ön speciális igényeihez, beleértve a 16Gb Fibre channel, 10GbE iSCSI és 1GbE iSCSI-t. Ön ki tudja választani a megfelelő kiszolgáló kártyát az induló követelményeihez és ahogy vállalkozása növekszik hozzá tud adni további kiszolgáló kártyákat, hogy növelje a rendszerkapcsolódást.
A kettős vezérlőjű konfigurációkban, a rendszer támogatni tud akár 20 port 10GbE iSCSI-t, vagy 8 port 16Gb FC csatlakozást. Mind a 10GbE iSCSI SFP+ interface-el, mind 10GBASE-T interface létezhet egyidejűleg és kézbesíthet adatszolgáltatásokat, valamint maximálja az üzemidőt. A számos portot használva, ön költséghatékonyan csatlakoztatni tud több kiszolgáló szervert közvetlenül az XS3200 sorozathoz FC switch, vagy Ethernet switch használata nélkül.
Cache-to-Flash memória védelmi technológia
Hálózatvesztés esetén, a memóriában tárolt I/O cache adat elveszik, ami különösen az adatbázis-alkalmazásokban okozhat adat inkonzisztenciát. Az XS3200 sorozat képes nyújtani egy opcionális Cache-to-flash memóriavédelem funkciót, amely biztonságosan át fogja helyezni a memória cache adatot egy flash eszközre az állandó védelemért. A választható cache-to-flash modul M.2 flash modullal érkezik, továbbá tartalmaz BBM (Tartalék akkumulátor modul)-t vagy SCM (Super kapacitás modul)-t.
Video szerkesztés
Az XS320 sorozat egy ideális tároló megoldás az elő- és az utófejlesztési környezethez. A kivételes teljesítmény és magas eredményesség tökéletessé teszik az XS300 szériát, hogy zökkenőmentesen működjenek a népszerű video szerkesztő alkalmazásokkal, mint például az Adobe Creative Suite, AVID Media Composer, Apple Final Cut Pro…stb.
Zöld technológia
A QSAN-nál büszkék vagyunk az elkötelezettségünkre, hogy építsünk magas hatékonyságú és alacsony szennyezésű eszközöket. Hogy megvédjük a földet és környezetünket, az XS3200 termékskála különböző zöld technológiákat használ az energia megtakarításhoz és a szennyezés minimalizálásához.
Specifikáció
| Hardware | |
|---|---|
|
RAID vezérlő |
Kettős-aktív vezérlő (Modell : XS5224D / XS5216D / XS5212D / XS5226D) Egyszerű-frissíthető vezérlő (Modell : XS5212S / XS5226S) |
|
Processzor |
Intel® Xeon® 4-magos processzor (8-magos processzorok szintén elérhetőek) |
|
Memória |
DDR4 ECC 8GB, akár128GB (négy darab DIMM slot, helyezzen be kettő, vagy több memóriát és fokozza a teljesítményt) |
|
Kiszolgáló csatlakozás |
Kiszolgáló kártya Slot 1 (opcionális)
Host Card Slot 2 (optional)
Onboard
|
|
Bővítő csatlakozás (vezérlőnként) |
Beépített 2 x 12Gb/s SAS wide port (SFF-8644) |
|
Meghajtó típus |
XS5224 / XS5216 / XS5212
XS5226
|
|
Bővítési lehetőségek |
Akár 10 bővítő egység az XD5300 12Gb SAS bővítő használatával
|
|
Maximális támogatott meghajtó |
|
|
Méretek |
19” Rackmount
|
|
Memóriavédelem |
Cache-to-Flash module (opcional)
|
|
LCM (LCD Modul) |
USB LCM (opcionális) |
|
Tápellátás |
80 PLUS Platinum, két redundáns 770W (1+1) AC Bemenet 100~127V 10A, 50-60Hz 200~240V 5A, 50-60Hz DC Kimenet +12V 63.4A +5VSB 2.0A |
|
Ventillátor modul |
2 x hot plug/redundáns ventillátor modul |
| Software | |
|
Tárolókezelés |
|
|
iSCSI Kiszolgáló csatlakozás |
|
|
Fibre Channel Kiszolgáló csatlakozás |
|
|
Magas rendelkezésre állás |
|
|
Biztonság |
|
|
Tárolóhatékonyság |
|
|
Hálózat |
|
|
Haladó adatvédelem |
|
| Virtualizáció hitelesítés |
|
|
Egyszerű kezelés |
|
|
Zöld & energiahatékonyság |
|
|
Kiszolgáló operációs rendszer támogatás |
|
| Jótállás és szabályozás |
|
|
Jótállás |
Rendszer : 3 év |
|
Szabályozás |
CE, FCC, BSMI, VCCI, KCC |
| Működési környezet |
|
|
Hőmérséklet |
Működési hőmérséklet : 0 – 40°C |
|
Relatív páratartalom |
Működési relatív páratartalom : 20% – 80% |
Modellek
| Kiszerelések | Modell | Kiszolgáló csatlakozás (vezérlőnként) |
| 4U 24-bay, LFF | XS3224D
XS3224S |
Kiszolgáló kártya slot 1 (opcionális)
Kiszolgáló kártya slot 2 (opcionális)
|
| 3U 16-bay, LFF | XS3216D
XS3216S |
|
| 2U 12-bay, LFF | XS3212D
XS3212S |
|
| 2U 26-bay, SFF | XS3226D
XS3226S |
D : Kettős-aktív vezérlők
S : Egyszerű-frissíthető vezérlők
